光学レンズの基礎：レンズ設計で重要な収差とは？種類と補正方法をわかりやすく解説

1. レンズ設計と収差

レンズは、カメラ、望遠鏡、顕微鏡、メガネなど、私たちの身の回りにある様々な光学機器に欠かせない部品です。レンズ設計の目的は、それぞれの用途に応じた最適な光学性能を持つレンズを作ることです。例えば、カメラレンズであれば、被写体を鮮明に写し、歪みを最小限に抑える必要があります。望遠鏡であれば、遠くの星を明るく、クリアに見る必要があります。

しかし、現実のレンズでは、光の屈折や分散によって像がぼやけたり、歪んだり、色がにじんだりすることがあります。これを 収差 といいます。収差は、レンズを通る光が理想的な経路から外れることによって発生します。

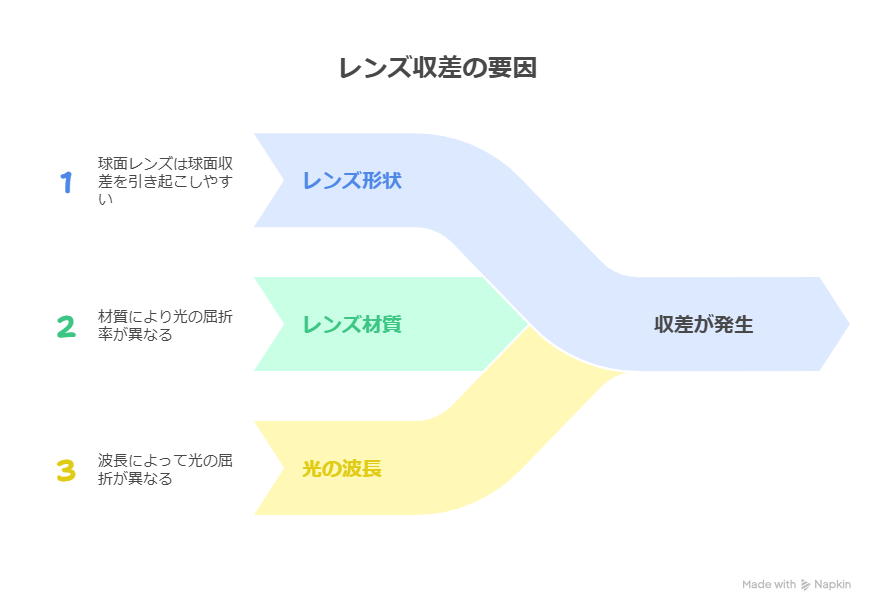

収差が発生する原因は、レンズの形状や材質、光の波長など、様々な要因が考えられます。レンズの表面が球面である場合、球面収差と呼ばれる収差が発生しやすくなります。また、レンズの材質によって光の屈折率や分散が異なるため、色収差が発生することがあります。

レンズ設計では、これらの要因を考慮し、収差を最小限に抑えることが重要です。収差を補正することで、より鮮明でクリアな像を得ることができ、光学機器の性能を向上させることができます。

2. 収差の種類

収差は、大きく分けて 単色収差 と 色収差 の2種類に分類されます。

単色収差

単色収差は、単一の波長の光でも発生する収差です。主な単色収差には、以下のものがあります。

• 球面収差:
  レンズの周辺部を通る光が、中心部を通る光よりも強く屈折するために発生する収差です。これにより、像がぼやけたり、焦点がずれたりすることがあります。
  　
• コマ収差:
  光軸から離れた点光源から出た光が、レンズを通過後、一点に集光しないために発生する収差です。 comet（彗星）のような形に像が歪むことから、この名前が付けられました。
  　
• 非点収差: レンズの光軸に対して斜めに入射した光が、一点に集光しないために発生する収差です。一点に集光せず、2つの焦点線を持つような像を形成します。
  　
• 像面湾曲:
  レンズの焦点面が平面ではなく、湾曲してしまうために発生する収差です。平面の被写体を撮影すると、中心部と周辺部でピントがずれてしまうことがあります。
  　
• 歪曲収差:
  像が歪んでしまう収差です。直線が曲がって写ったり、像が樽型や糸巻き型に歪んだりすることがあります。

色収差

色収差は、光の波長によって屈折率が異なるために発生する収差です。主な色収差には、以下のものがあります。

• 軸上色収差:
  異なる波長の光が、光軸上でも異なる位置に焦点を結ぶために発生する収差です。像の周りに色のにじみが発生することがあります。

• 倍率色収差:
  異なる波長の光で像の倍率が変わってしまうために発生する収差です。像の周りに色の縁取りが発生することがあります。


3. 収差の補正方法

収差を補正するための基本的な考え方は、複数のレンズを組み合わせる ことです。それぞれのレンズで発生する収差を打ち消し合うように設計することで、収差を最小限に抑えることができます。

具体的な補正方法としては、以下のものがあります。

• レンズの形状:
  収差を抑制するために、非球面レンズなど、特殊な形状のレンズが用いられることがあります。非球面レンズは、球面収差やコマ収差を効果的に補正することができます。
  　
• レンズの材質:
  屈折率や分散の異なる材質を組み合わせることで、色収差を補正することができます。例えば、クラウンガラスとフリントガラスを組み合わせることで、色収差を効果的に補正することができます。
  　
• レンズの組み合わせ:
  凸レンズと凹レンズを組み合わせることで、球面収差や色収差を補正することができます。凸レンズは光を集光させ、凹レンズは光を発散させる性質があるため、これらのレンズを組み合わせることで、光の進路を調整し、収差を抑制することができます。
  　
• コーティング:
  レンズの表面にコーティングを施すことで、反射を抑えたり、透過率を向上させたりすることができます。反射を抑えることで、ゴーストやフレアなどの不要な光を抑制することができます。
